Matrix RAID由于其特殊的磁盤分配概念，所以在此單獨舉例說明：

　　例如，使用2 塊 120G 的磁盤組成RAID 其總?cè)萘渴?40G，先建立一個RAID 0，并手動指定一個1至238G之間的RAID 0模式的磁盤容量，然后利用剩余磁盤空間建立一個RAID 1模式。如：

　　100G(RAID 0)+ 70G(RAID 1)或

　　50G (RAID 0)+ 95G(RAID 1)等等

　　具體如何分配RAID 0與RAID 1的磁盤大小可按使用需求決定。

　　二、RAID 制作

　　如何制作RAID呢?

　　第一步：一般板載RAID控制器在主板BIOS中都會有控制器的開啟與關閉選項，以及制作RAID所必備的 RAID BIOS的開關選項，將他們設置開啟并保存BIOS后，在開機自檢時，在IDE設備檢測結束后，會有RAID BIOS自檢界面出現，按提示按特殊鍵進入RAID BIOS 進行創建、刪除、數據恢復等操作。設置Block Size(區塊大小)，一般選64K至128K即可，區塊大對于大文件的讀取和大型游戲或程序的運行有益，而區塊小，對于小文件讀取或建立Web、BBS 服務器等有益。然后保存RAID，要注意的是一擔磁盤被組建成RAID后磁盤上原有的數據將全部被抹除;

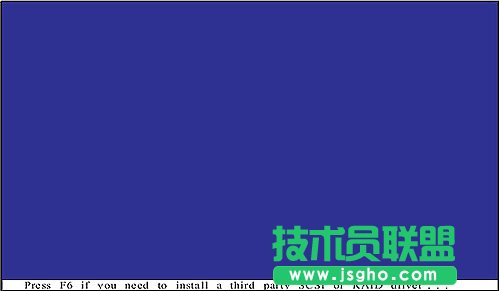

　　第二步：在安裝操作系統時要讓操作系統能夠正確識別已創建的RAID，并能在其上進行系統的安裝，Windows 2000以前的操作系統由于架構關系在此及以下步驟就沒有相關設置了，而Windows 2000 / XP / 2003等操作系統在安裝一始就需要按提示按F6鍵告知安裝程序，有RAID設備需要手動安裝驅動程序。

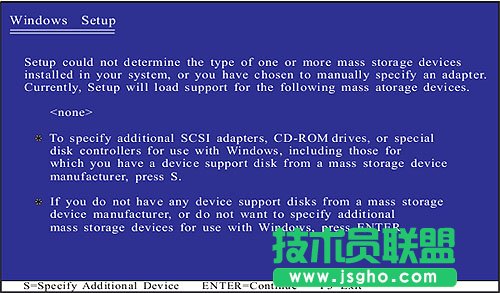

　　第三步：按下F6后，系統沒有任何提示，也不會中斷系統的硬件檢測過程，而是在全部自檢完畢后，會進入手動驅動安裝界面。此時，將主板附件中的軟盤驅動程序放入軟驅內，按S鍵開始手動驅動安裝;

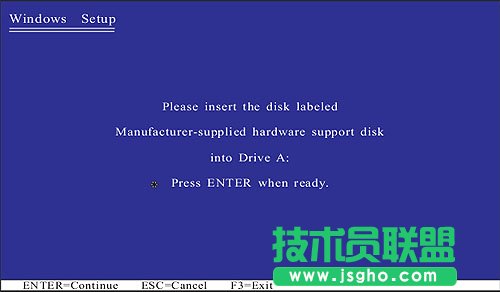

　　提示軟驅內插入軟盤，按回車鍵確認;

　　安裝程序會讀取軟盤內的驅動，并以列表形式列出。

　　由于受到安裝程序的限制，列表中的驅動最多只能顯示四項，如驅動大于四項的，可按上下鍵移動顯示框，來顯示列表中的全部驅動。

　　加載完成后，繼續操作系統安裝過程時就能正確識別RAID和正確的磁盤容量，利用Windows安裝程序自帶的分區及格式化工具可進行分區及格式化并在RAID上安裝操作系統。

　　注意：在Windows全部安裝尚未完成時，切勿將軟盤從軟驅內取出，因為在安裝過程中還要多次讀取軟盤上的驅動。

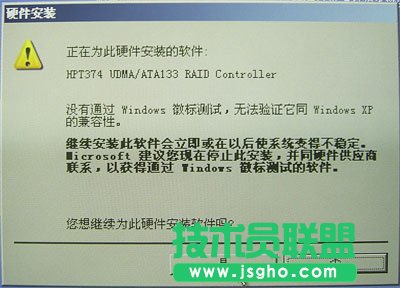

　　另外，如果出現以下畫面是請不要緊張，按確定即可，這是由于某些舊版本的驅動程序尚未通過微軟的徽標認證，但是不會對使用造成任何影響的。

　　等到操作系統安裝全部完成并成功進入Windows后，檢查磁盤盤符是否與分區設置時相符，相符即告成功。大部分RAID控制器在Windows 下可以通過該廠商推出的相應軟件程序，可以在Windows中對RAID進行管理。以上就是制作RAID并在RAID上安裝Windows操作系統得大體步驟，而由于板載RAID控制器的廠牌不盡相同，所以在具體設置的項目名稱和設置上有略微的差異。

　　目前升技主板上板載的RAID控制器的廠牌主要有HighPoint、SiliconImage、intel、VIA、nVIDIA、ULi、SiS等，下面就按照不同廠牌的常用型號對RAID制作過程中的相關細節作介紹。

　　HighPoint 374

　　使用的主板型號有AT7、IT7、AT7-MAX2、IT7-MAX2。

　　首先，將BIOS中的RAID開關項開啟并保存

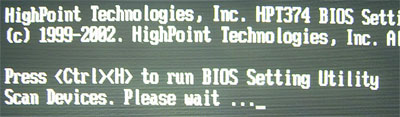

　　隨后在RAID BIOS自薦畫面時按Ctrl+H鍵，進入RAID BIOS設置：

　　選Create Array創建RAID;

　　進入創建界面;

　　設置RAID 模式;
