普聯TL-WR842N路由器WDS模式設置圖解步驟一：查看主路由器A的無線參數

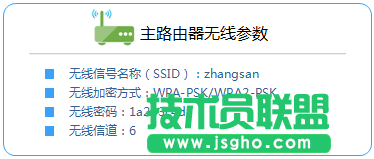

　　請進入主路由器A的設置界面，查看并記錄下：無線信號名稱、無線加密方式、無線密碼以、無線信道(信道請手動設置一個)，如下圖所示。

　　普聯TL-WR842N路由器WDS模式設置圖解步驟二：TL-WR842N路由器WDS橋接設置

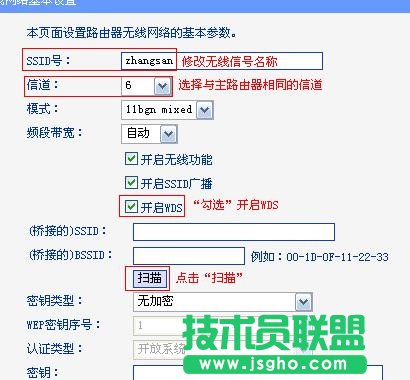

　　1、登錄TL-WR842N路由器的設置界面，點擊“無線設置”——>“無線基本設置”——>“SSID 號”設置為與主路由器A相同——>“信道”選擇：6(與主路由器A相同)——>勾選“開啟WDS”——>點擊“掃描”。

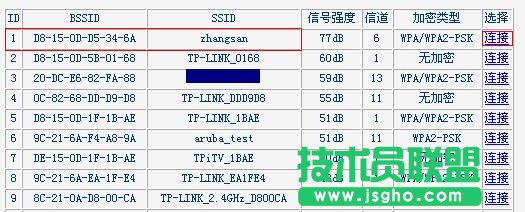

　　2、在掃描的結果中找到主路由器A的SSID(WiFi名稱),然后點擊“連接”。

　　注意問題：如果在掃描結果中未找到主路由器A的信號，請把主路由器A與副路由器B放得近一些。

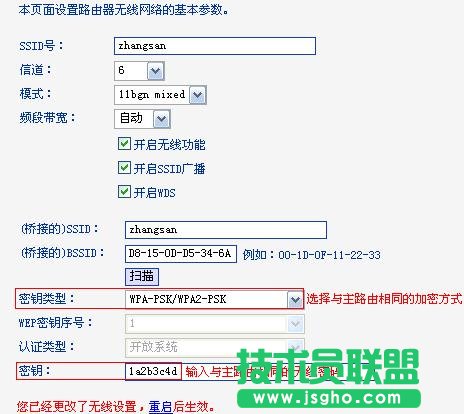

　　3、“密鑰類型”選擇：WPA-PSK/WPA2-PSK(與主路由器A的密鑰類型相同)——>“密鑰”輸入：1a2b3c4d(與主路由器A的密鑰一致)——>點擊“保存”。

　　溫馨提示：點擊保存后，路由器會提示重啟，這里先不要進行重啟，直接進行設置。

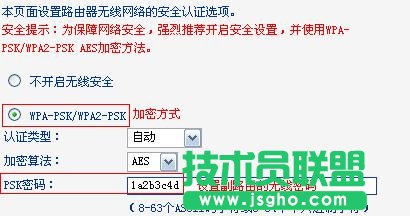

　　4、設置TL-WR842N路由器的無線安全：點擊“無線設置”——>“無線安全設置”——>選擇“WPA-PSK/WPA2-PSK”——>“PSK密碼”輸入：1a2b3c4d(與主路由器A的PSK密碼相同)——>點擊“保存”。

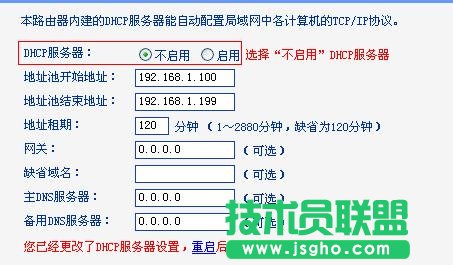

　　5、關閉TL-WR842N的DHCP 服務器：點擊“DHCP服務器”——>“DHCP服務”——>“DHCP服務器”選擇：不啟用——>“保存”。

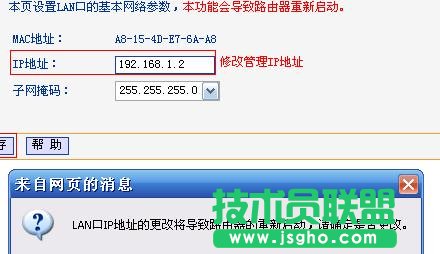

　　6、修改TL-WR842N路由器LAN口IP：點擊“網絡參數”——>“LAN口設置”——>“IP地址”修改為：192.168.1.2——>點擊“保存”。

　　點擊保存后，會提示重啟路由器，點擊“確定”進行重啟即可

　　注意問題：

　　(1)、如果主路由器A的設置網址是：192.168.1.1，那么副路由器B(TL-WR842N)的LAN口IP地址就修改為：192.168.1.2。

　　(2)、如果主路由器A的設置網址是：192.168.0.1，那么副路由器B(TL-WR842N)的LAN口IP地址就修改為：192.168.0.2。

　　普聯TL-WR842N路由器WDS模式設置圖解步驟三：檢查TL-WR842N路由器WDS設置

　　重啟后，在瀏覽器中輸入TL-WR842N修改后的LAN口IP地址登錄(192.168.1.2或者192.168.0.2)登錄。

　　然后點擊“運行狀態”——>查看“無線狀態”——>“WDS狀態”，顯示：成功，則表示W(wǎng)DS橋接設置成功。
